拉擠型材

將玻璃纖維粗紗、玻璃纖維連續氈及表面氈與不飽和聚酯樹脂充分浸潤后，經過一定截面形狀的模具，在拉擠機的牽引下，通過加熱連續固化成型，生成出玻璃鋼拉擠型材。型材的重量比為樹脂混合料35，玻璃纖維65%（根據力學要求可進行鋪層設計和含紗量的調整）,時瑞的拉擠型材均符合和超過EN13706 E23或GB/T31539-2015 M23的相關標準。
我們不僅可以通過材料的選擇和鋪層等工藝設計來改善其性能，還可以對其截面和結構進行優化設計，以達到特定的要求。

型材尺寸規格

序號	型材名稱	外形尺寸(A×B×t mm)	理論重量(Kg/m）	圖樣
1	工字鋼	60×36×5	1.33
2		76×38×6.35	1.6
3		100×60×6.5	2.48
4		150×80×8	4.7
5		152×76×6.5	3.64
6		150×150×8	7.78
7		200×100×10	7.42
8		200×200×15	16.18
9		250×152×12	10.35
10		300×150×15	16.5
11	槽鋼	25×20×3	0.33
12		32×30×3	0.42
13		44×20×3	0.45
14		44×60×5	1.48
15		50×30×5	0.98
16		54.5×41.5×8	2.1
17		56×36×5	1.03
18		70×30×5	1.2
19		76×25×5	1.06
20		76×35×5	1.32
21		80×43×5	1.42
22		100×44×6	2.1
23		100×48×6	2.22
24		120×40×5	1.8
25		150×50×6	2.89
26		150×60×9.5	4.47
27		200×44×8	4.13
28		200×60×8	4.36
29		200×80×8	6.34
30	角鋼	35×35×4	0.48
31		38×38×5	0.62
32		43×40×5	0.7
33		50×50×5	0.91
34		50×50×6.35	1.1
35		55×55×2	0.36
36		55×55×3	0.58
37		50×35×5	1
38		56×56×4	0.8
39		60×60×8	1.66
40		60×48×8	1.54
41		60×50×8	1.56
42		76×76×8	2.5
43		100×40×6	1.45
44		100×60×6	2.8
45		100×100×10	3.42
46	L型板	25×55×3	0.43
47		30×70×3	0.56
48		25×75×3	0.58
49		25×100×3	0.72
50		40×300×3	2.01
51		55×345×3	2.32
52	方管	32×32×5	1
53		38×38×5	1.11
54		40×40×5	1.31
55		44×44×4	1.15
56		44×44×5
57		44×44×6	1.59
58		50×50×5	1.8
59		51×51×6.35	2.17
60		60×60×5	2.1
61		60×60×7.5	2.85
62		63×63×5	2.13
63		76×76×6.35	3.07
64		76×76×8	4.17
65		100×100×6.35	4.24
66		100×100×8	5.4
67		125×125×9.5	8.33
68		130×130×6	5.56
69	矩形管	40×20×3	0.64
70		42×30×2.5	0.6
71		44×20×3	0.66
72		60×40×5	1.64
73		90×63×5	3.01
74		150×100×8	6.95
75	圓管	26.5×2.5	0.33
76		32×2.5	0.5
77		34×5	0.82
78		38×3	0.58
79		38×6.35	1.21
80		40×4	0.88
81		50×3.5	1.02
82		50×5	1.33
83		75×7.5	2.88
84	圓棒	5	0.04
85		10	0.164
86		11	0.18
87		12	0.23
88		14	0.29
89		16	0.368
90		18	0.41
91		25	0.93
92		30	1.33
93	平板	20×3	0.12
94		32×8	0.49
95		40×25	1.89
96		50×3	0.27
97		50×8	0.75
98		54.5×9.5	1.1
99		55×12	1.26
100		80×3	0.44
101		90×3	0.5
102		100×3	0.53
103		100×10	1.83
104		1000×4	7.42
105		1030×3.8	7.8
106		1200×3.3	7.75
107		1205×5	11.07
108		1220×3.3	8.1
109	扶手	60×60×5	1.5
110		75×63×4	1.3
111		76×60×5	1.5
112	踢腳板	104×12×3	0.85
113	踢腳板	152×13×3	1.03
114	梅花管	36×25×5.5	0.8
115		36×21×7.5	1.04
116		42×27×7.5	1.47
117		42×32×5	0.97
118	橋架	50×50×3.5	1.02
119		100×50×4	1.18
120		100×80×4	1.87
121		100×100×4	2.42
122		150×100×3	2.24
123		200×50×4	2.76
124		200×100×4	3.48
125	橋架蓋板	57×12×3	0.42
126		107×12.5×3	0.78
127		157×14.5×3	0.98
128		207×15×4	1.3
129	瓦楞板	600×20×3	3.34
130	幾字形	90×40×3.5	0.93
131	Ω字形	88×30×3.9	0.88
132	幾字形	90×40×3	0.85
133	M型材	189×76×5	3.21
134	M型材	189×150×5	5.16
135	地板	138×18×3	2.2
136	棧道板	400×90	8.1
137	空腹板	1000×100×4	19.65

注：表中參考重量是現有產品的稱重實際數據，不同批次的型材重量會因原材料和工藝的調整而有5%左右的變化。

拉擠型材性能指標

致密的纖維芯層使得型材具有堅韌牢固的特點，其縱向彎曲強度和沖擊強度的絕對值已經超過普通鋼材，玻璃纖維氈的使用加大了型材的橫向強度，并在表面形成富樹脂層，使其具有良好的防腐防破裂特性。

機械性能		不飽和聚酯型材	環氧型材	聚氨酯型材	單位	測試標準

拉伸強度	LW	394	1114.3	782	MPa	GB1447/ASTM D-638
	CW	33.4	55.4
拉伸模量	LW	24.3	48.5	55.1	GPa	GB1447/ASTM D-638
	CW	7	12.56
彎曲強度	LW	495	1160	930	MPa	GB1449/ASTM D-790
	CW	80	314
彎曲模量	LW	23	36	44.2	GPa	GB1449/ASTM D-790
	CW	13	20
壓縮強度	LW	259	453.9		MPa	GB1448/ASTM D-695
	CW	85.9	123.4
壓縮模量	LW	20	18		GPa	GB1448/ASTM D-695
	CW	7	10
層間剪切強度		29.1	37.3	22.5	MPa	GB 3357/ASTM D-2344
沖擊韌性		220	477	397	KJ/m2	GB 1451/ASTM D-256

物理性能	不飽和聚酯型材	環氧型材	聚氨酯型材	單位	測試標準

巴氏硬度	50			——	GB 3854/ASTM D-495
吸水性（25℃,24h）	0.06			%	GB 1462/ASTM D-570
比重	1.8	2.17		g/cm3	GB 1463/ASTM D-792
熱膨脹系數（LW）	37			10-6/℃	GB 2572/ASTM D-696
導熱系數	0.08			W/(m.K)	GB 3139/ASTM C-518

電性能	不飽和聚酯型材	環氧型材	聚氨酯型材	單位	測試標準
電性能	不飽和聚酯型材	環氧型材	聚氨酯型材	單位	測試標準
耐電弧性（LW）		182	181	seconds	IEC 61621:1997
介電強度（PF）	9.93			KV/mm	GB 1408/ASTM D-149
介電常數（PF）	4.19			@60hz	GB 1409/ASTM D-150
染料滲透試驗		15min未貫穿	15min未貫穿	——	DL/T 1580-2016
表面電阻系數	3.51*10¹²	7.2*10¹³	2*1015¹⁵	Ω	GB 1410/ASTM D257
體積電阻系數	3.6*10¹⁴	1.5*10¹⁴	5.6*10¹³	Ω.cm	GB 1410/ASTM D257

阻燃性能	不飽和聚酯型材	環氧型材	聚氨酯型材	單位	測試標準

火焰傳播速率	15			——	ASTM E84
燃燒性（垂直法）		V-0	V-0	級	UL 94-2013
氧指數	32		30	%	GB 8924/ANSI UL-94

說明：表中數據僅供參考，我們將根據客戶的使用要求來調整型材的配比和紗層設計以實現特定的性能指標。

玻璃鋼拉擠型材是一種結構件，具有輕質高強、耐腐蝕、絕緣無磁性等優點。

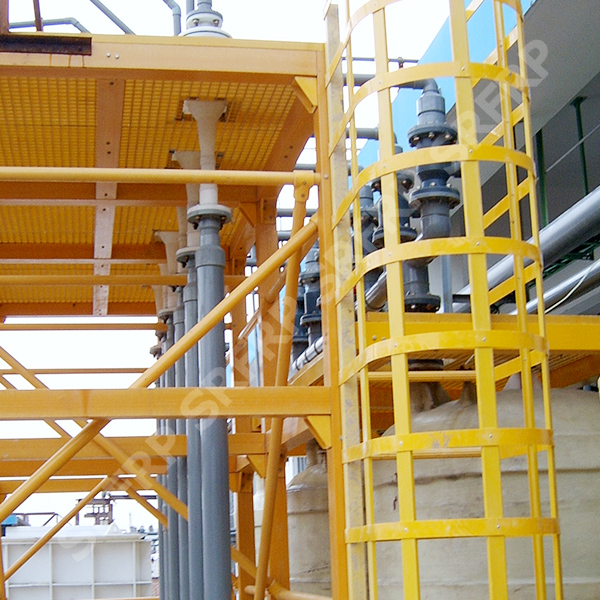

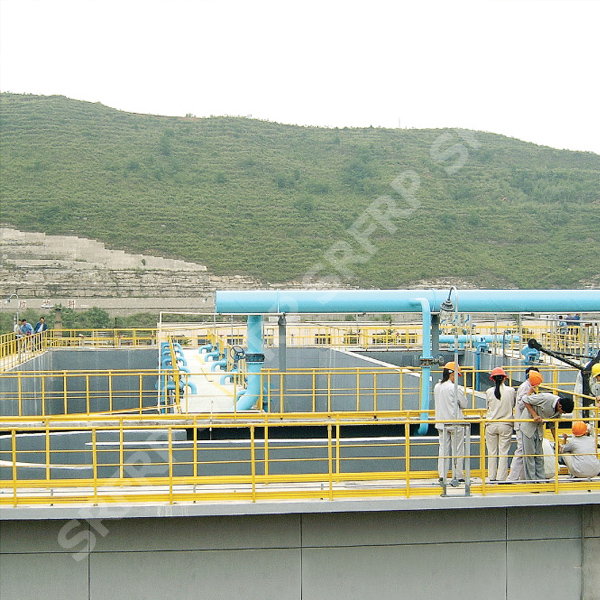

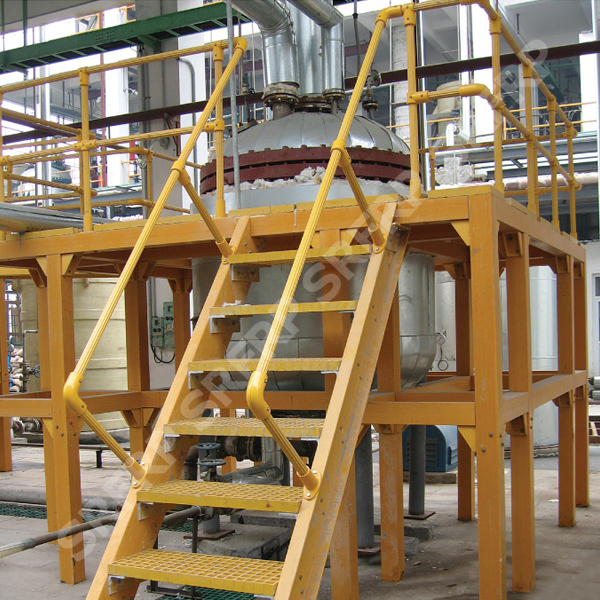

玻璃鋼拉擠型材且具有很好的可設計性。各種型材通過適當的連接和組合可制成各種產品，如：結構平臺、框梁、支架、圍欄、斜梯、直梯、護欄等，在不同的領域得到廣泛的應用。
